ПОДЗЕМНОЕ СКВАЖИННОЕ ОБОРУДОВАНИЕ

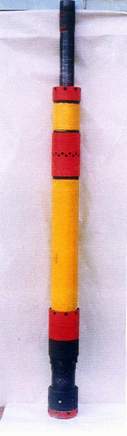

Подземное скважинное оборудование, состоящее из двух основных элементов: якорного и уплотнительного, отличается от аналогов тем, что герметизация по внутреннему диаметру обсадной колонны обеспечивается прижатием эластичного элемента не за счет осевого его сжатия, а за счет радиального раскрытия на расчетную величину. При этом в начале идет раскрытие якорных сухарей устанавливающих все оборудование концентрично посадочному диаметру, затем равномерное обжатие уплотнителя и только тогда дальнейшая фиксация сухарей до усилия необходимого для удержания расчетного перепада давления на уплотнительном элементе. Последний в свою очередь во время спускоподъемных операций закрыт от повреждения защитным кожухом, который автоматически снимается перед распакеровкой. Все эти операции выполняются одним движением при создании давления в канале лифтовой колонны труб. Расчетная величина давления контролируется приборами по значению или его падению при срезном клапане. Снятие оборудования осуществляется натяжением лифтовой колонны при подъеме.
Описанная выше конструкция, при изменении ее исполнения и комплектации, может выполнять и другие различные функции.
Например:
- при открытом проходном канале оборудование с встроенным нижним обратным клапаном можно путем многократной переустановки использовать для поиска мест негерметичности обсадной колонны;
- с набором специального оборудования иметь испытатель пластов.
При установке
оборудования с целью разобщения
пластов для эксплуатации скважины
с последующей возможностью снятия
его, верхняя часть корпуса
оборудуется сальниковым
устройством для уплотнения штока
компенсатора длины лифтовой
колонны при изменении температуры
рабочей среды, а так же системой
обратных клапанов для циркуляции
или подачи ингибитора.
При необходимости неоднократного спуска-подъема лифтовой колонны без снятия подземного оборудования, конструкция оснащается верхним обратным клапаном, который в закрытом положении исполняет роль глухой пробки для разобщения продуктивного горизонта и сохранения над ним столба жидкости, а в открытом - обеспечивает равнопроходность для установки штока термокомпенсатора. Такая конструкция может использоваться и в скважине при ее эксплуатации с двух продуктивных горизонтов при трубной головке фонтанной арматуры с двухрядной концентричной подвеской подъемных труб. Различные исполнения верхнего обратного клапана позволяют удерживать перепад при пластовом давлении выше или ниже гидростатического. Это важно при отсечении вышележащих обводненных горизонтов от продуктивного, но с низким давлением пласта. При необходимости подъема такого подземного оборудования, спускается лифтовая колонна со штоком, оснащенным съемником и после их стыковки натяжением колонны труб извлекается из скважины.
Небольшая длина и защищенность уплотнительного элемента при спуске-подъеме с применением центраторов позволяет устанавливать оборудование для эксплуатации в наклонно-направленных и горизонтальных скважинах.
Разработанные конструкции охватывают ряд обсадных колонн от диаметра 127 мм до 273 мм при различных вариантах лифтовой колонны диаметром от 48 мм до 140 мм.
Давление запакеровки находится в пределах 5 МПа и обеспечивает перепад по давлению до 35 МПа. Для снятия оборудования в зависимости от его типоразмера необходимо натяжение колонны до 50 кН.
Предусмотрены различные климатические и коррозионные исполнения.
