КЛАПАНЫ-ОТСЕКАТЕЛИ
Клапаны-отсекатели предназначены для перекрытия потока среды при технологических операциях или при возникновении аварийной ситуации. По способу срабатывания делятся на управляемые и автоматические. По расположению - забойные, устьевые и манифольдные. Все они имеют одну отличительную особенность и преимущество перед существующими аналогами заключающуюся в том, что запорный орган является шаровым и в открытом положении может обеспечивать равнопроходность канала.
Управляемые
клапаны открываются или
закрываются при создании перепада
давления на рабочем поршне, который
и проворачивает шаровую пробку.
Автоматические - закрываются при
изменении скоростного напора среды
на определенную критическую
величину, а открываются при
уравнении давления на затворе.

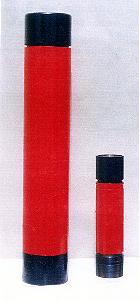

Забойные клапаны-отсекатели устанавливаются непосредственно перед долотом или колонной УБТ при вскрытии продуктивного горизонта или в процессе всего бурения с целью сохранения столба жидкости в трубном канале. Срабатывают автоматически при изменении направления циркуляции и открываются при ее возобновлении. Форма корпуса и размеры соответствуют аналогичному крану шаровому. При этом отсутствуют боковые отверстия и все узлы и детали выполнены из металла. Клапан не имеет реальных ограничений по давлению и температуре эксплуатации.
Устьевые клапаны-отсекатели устанавливаются под трубной подвеской или, в некоторых случаях, могут быть вмонтированы в корпус самой подвески. Для закрытия или открытия шарового затвора канал управления может быть подведен к пульту управления оператором или связан с манифольдом после дросселя, при падении давления в которого происходит автоматическая герметизация трубного канала лифтовой колонны. Основное назначение при управлении им оператором — создать необходимые условия для проведения осмотра или ремонта оборудования фонтанной елки.
Манифольдные клапаны-отсекатели устанавливаются в специальных инструментальных фланцах в любом месте горизонтального отвода до дроссельного устройства. Основным их назначением является предотвращение эксплуатации скважины на нерасчетных режимах. Клапаны устанавливаются с проходным отверстием, соответствующим критическому режиму эксплуатации и срабатывают автоматически при выходе основного дроссельного устройства на этот режим по любой причине.
Конструкция всех клапанов-отсекателей предусматривает присоединительные размеры, соответствующие их применению. Забойные -имеют ходовые резьбы для долот и УБТ от 3-66 до 3-171. Устьевые клапаны имеют присоединительные резьбы лифтовых труб от 60 до 140 мм с соответствующим внутренним каналом. Манифольдные - устанавливаются во все исполнения фланцевых соединений с Ду от 52 до 103 мм.
Коррозионное и климатическое исполнения по требованию заказчика.
